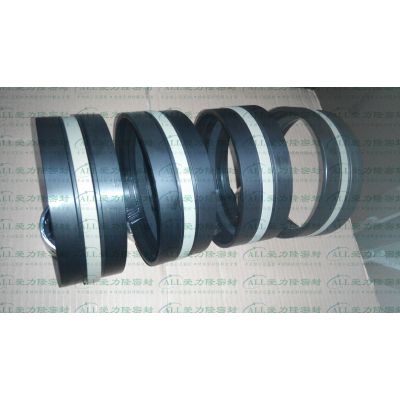

GD1000K中板轧机密封 AGC油缸密封圈挤压机密封圈

替代***件，周期短，质量优！

价格 订货量

￥1560.00 价格为商家提供的参考价，请通过"获取最低报价"
获得您最满意的心理价位~

≥5

: 王先生
邮箱已验证

手机已验证

微信已验证; 𐂧𐂨𐂩****𐂪𐂭𐂮𐂭

微信在线

发货地：广东佛山
发货期限：7天内发货
供货总量： 45套

在线联系获取最低报价

佛山爱力隆液压密封科技有限公司入驻平台第11年

资质核验已核验企业营业执照
真实性核验企业已实名认证

联系人： 王先生
邮箱已验证

手机已验证

微信已验证
所在地区：广东佛山
主营产品：压电阀封圈,喷射阀密封圈,点胶机密封圈,撞针密封圈

获取最低报价在线联系

产品分类

查看全部分类 >>

联系方式

联系人：

王先生
职位：

业务经理
地址：

广东佛山禅城区佛山大道北151号

详细信息

获取最低报价微信在线

材质：橡胶	适用范围：阀门	性质：耐高压
品牌：ALL	型号：gdkk	截面形状：方形
作用：孔用密封	厚度：85mm	内径：255mm
外径：280mm	样品或现货：样品	是否标准件：标准件
是否进口：是	使用温度：-30~200℃	使用压力：45MPa

GDKK密封，GD1000K密封，洪格尔组合密封，GTDI密封

一、性能与用途
    由密封环、两个导向环、两个挡圈、一个弹性橡胶圈组成。导向环起定位和导向作用，挡圈起到支承和定位作用，弹性橡胶圈提供预紧力并补偿密封环的磨损，密封环与油缸内孔形成配合而对偶面产生密封效果。适用于油缸活塞的密封。GDKK具有双向密封效果。
二、材质
    导向环：尼龙PA、聚甲醛POM或聚四氟乙烯PTFE；
    挡圈：尼龙PA、聚甲醛POM聚四氟乙烯PTFE；
    橡胶圈：一般为丁晴胶NBR，特殊情况下选用氟胶FKM；
    密封环：聚四氟乙烯PTFE。
三、工况条件
    工作压力：≤45Mpa；
    往复速度：≤1m/s；
    使用温度：－35～＋200℃（若使用温度在120℃以上或在磷酸酯系液压油中，导向环和挡圈需采用聚四氟乙烯PTFE，橡胶圈需采用氟胶FKM）；
    工作介质：液压油、乳化液、水。
四、设计标准
    设计选用时可参考Hunger公司GD1000K系列。
五、标注方法
    组合密封GDKK用订货号来标注，示例：组合密封GDKK1800。
六、结构装置

规格及沟槽尺寸
订货号	D	d	b	d2	d3	a	c	f	e
GDKK0500	50	34	39	42	46	3	20.5	9.25	7
GDKK0560	56	40		48	52
GDKK0630	63	47		55	59
GDKK0650	65	49		57	61
GDKK0700	70	54		62	66
GDKK0750	75	59		67	71
GDKK0800	80	62	43	72	76	3	22.5	10.25
GDKK0850	85	67		77	81
GDKK0900	90	72		82	86
GDKK0950	95	77		87	91
GDKK1000	100	82		92	96				10
GDKK1100	110	92		102	106
GDKK1150	115	97		107	111
GDKK1200	120	102		112	116
GDKK1250	125	103	53	115	121	4	26.5	13.25
GDKK1300	130	108		120	126
GDKK1400	140	118		130	136
GDKK1500	150	128		140	146
GDKK1600	160	138		150	156
GDKK1700	170	148	57	160	166	6		15.25
GDKK1800	180	158	57	170	176	6		15.25
GDKK1900	190	165	64	180	186	4.5	31.5	16.25
GDKK2000	200	175	64	190	196	4.5		16.25
GDKK2100	210	185	71	200	206	8		19.75	12
GDKK2200	220	195		210	216
GDKK2250	225	200		215	221
GDKK2300	230	205	85	220	226	15		26.75
GDKK2400	240	215		230	236
GDKK2500	250	225		240	246
GDKK2750	275	250		265	271
GDKK2800	280	255		270	276
GDKK2900	290	265		280	286
GDKK3000	300	275		290	296
GDKK3100	310	280	80	298	304	8.5	36.5	21.75	15
GDKK3200	320	290		308	314
GDKK3500	350	320		338	344
GDKK3600	360	330		348	354
GDKK3800	380	350		368	374
GDKK4000	400	370		388	394
GDKK4200	420	390		408	414
GDKK4500	450	420		438	444
GDKK4800	480	450		468	474
GDKK5000	500	470		488	494
GDKK5400	540	510		528	534
GDKK5600	560	530		548	554
GDKK5800	580	550		568	574
GDKK6000	600	570		588	594
GDKK6300	630	600		618	624
GDKK6400	640	610		628	634
GDKK6500	650	620		638	644
GDKK6800	680	650		668	674
GDKK7000	700	670		688	694
GDKK7500	750	720		738	744
GDKK8000	800	770		788	794
